一. 用途
搗(dao)固機安放(fang)在焦爐(lu)煤塔側操作間的固定(ding)軌道上，當(dang)裝煤車(che)進入煤塔下取煤時，將落(luo)入槽內的散煤料(liao)夯實成(cheng)具有一定(ding)強(qiang)度(du)的煤餅，便于(yu)裝煤車(che)從焦爐(lu)機側將煤餅送進碳(tan)化(hua)室。
二. 操作環境
1. 大氣(qi)溫度：-20℃～43℃，相(xiang)對濕度＜90％
2. 震動噪音大。

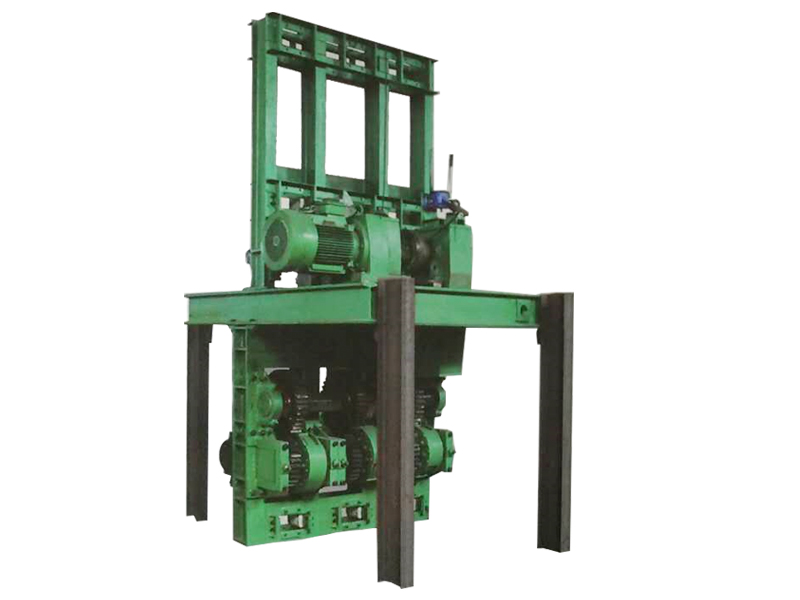

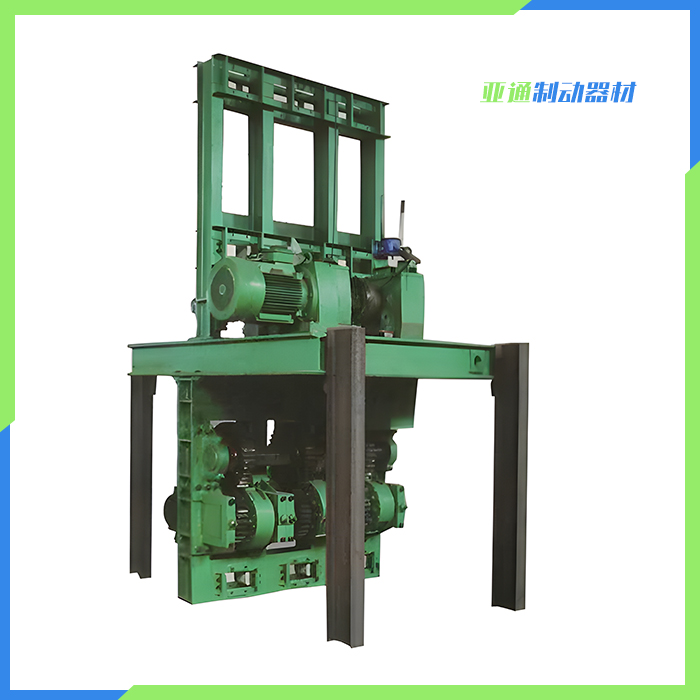

三. 搗固機(ji)主(zhu)要(yao)結構

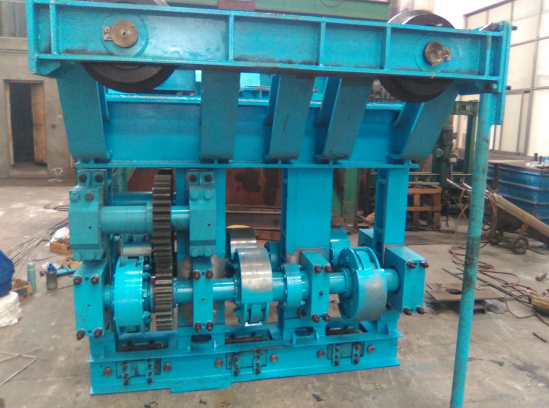

1）搗(dao)固機(ji)的組(zu)成：主要有上部機(ji)架、下部機(ji)架、導(dao)向裝(zhuang)(zhuang)置(zhi)、電機(ji)、減速機(ji)、變(bian)速機(ji)、齒(chi)輪(lun)傳(chuan)動(dong)裝(zhuang)(zhuang)置(zhi)、彈(dan)性(xing)輪(lun)裝(zhuang)(zhuang)置(zhi)、停錘裝(zhuang)(zhuang)置(zhi)、搗(dao)固錘、潤滑系統、電路控制等組(zu)成.

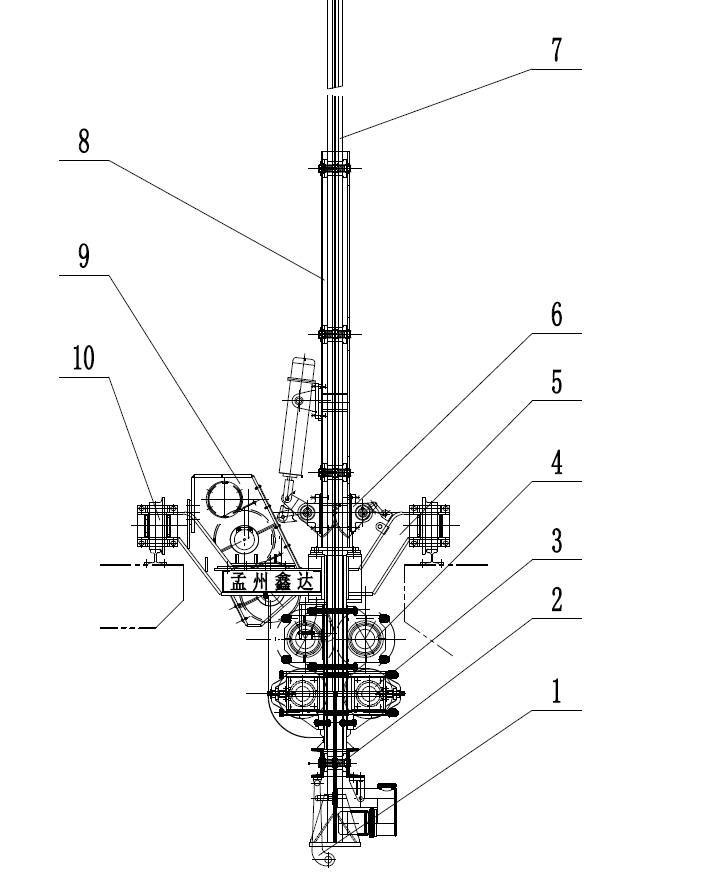

如上(shang)圖，其(qi)中：1.安全擋(dang)裝(zhuang)置(zhi)；2.導向輪(lun)裝(zhuang)置(zhi)；3.彈性(xing)輪(lun)裝(zhuang)置(zhi)；4.齒輪(lun)組(zu)；5.下部機(ji)架；6.停錘裝(zhuang)置(zhi)；7.搗(dao)固錘；8.上(shang)部機(ji)架；9.變(bian)速機(ji)；10.車(che)輪(lun)裝(zhuang)置(zhi)。

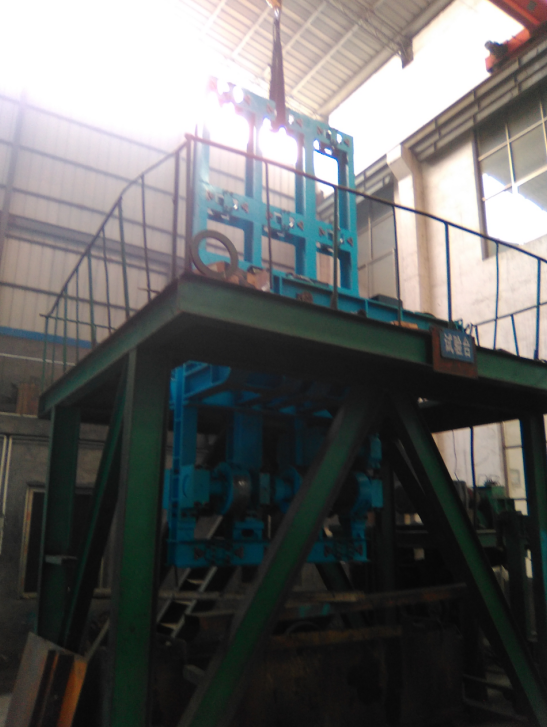

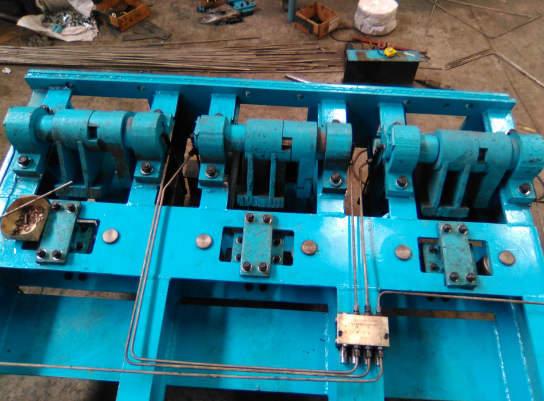

下圖為我公司，安裝調試(shi)中的搗固機。
四.工作原理

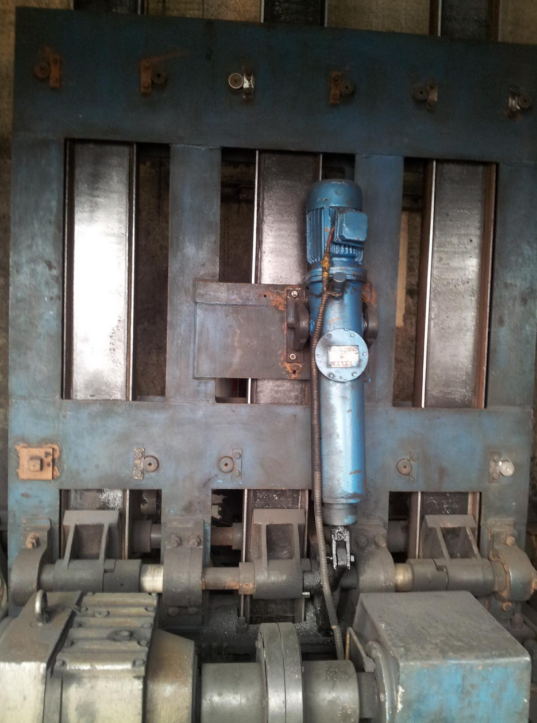

1）安全擋裝置
安全擋裝置由電動(dong)(dong)液(ye)壓(ya)推桿(gan)、支座、擋桿(gan)、接近開(kai)關等組成。當搗(dao)固煤餅工作完畢，錘(chui)(chui)桿(gan)提升到原始位置時，電動(dong)(dong)液(ye)壓(ya)推桿(gan)推動(dong)(dong)擋桿(gan)位于錘(chui)(chui)頭下方(fang)，防止停(ting)錘(chui)(chui)裝置意外失控(kong)及誤操(cao)作引發的落錘(chui)(chui)事故(gu)。接近開(kai)關用來控(kong)制電動(dong)(dong)液(ye)壓(ya)推桿(gan)的前后動(dong)(dong)作，并與提錘(chui)(chui)傳動(dong)(dong)裝置聯(lian)鎖(suo)。
搗(dao)固(gu)機(ji)安全擋放(fang)下后，停錘機(ji)構不能松開。
2）導(dao)向輥(gun)(塊(kuai))裝置
導(dao)向(xiang)(xiang)輥(gun)(gun)裝置(zhi)由導(dao)向(xiang)(xiang)輥(gun)(gun)輪(lun)、導(dao)向(xiang)(xiang)塊(kuai)(kuai)、銷軸(zhou)等(deng)組成，保(bao)證(zheng)錘桿(gan)上(shang)下(xia)平穩運行。 導(dao)向(xiang)(xiang)輥(gun)(gun)輪(lun)由球墨鑄鐵制(zhi)作(zuo)，具有自潤(run)滑性(xing)能，維(wei)護保(bao)養簡便(bian)，導(dao)向(xiang)(xiang)塊(kuai)(kuai)材質(zhi)為高分子聚(ju)乙烯材料，耐(nai)磨(mo)，摩擦系數小。安(an)裝導(dao)向(xiang)(xiang)輪(lun)時(shi)一(yi)定要(yao)檢查是(shi)否轉(zhuan)動靈活(huo)，轉(zhuan)動不(bu)靈活(huo)一(yi)定要(yao)重新裝配。同一(yi)錘桿(gan)上(shang)的各組導(dao)向(xiang)(xiang)輪(lun)(塊(kuai)(kuai))要(yao)結合(he)凸輪(lun)吊線安(an)裝，保(bao)證(zheng)各組導(dao)向(xiang)(xiang)輪(lun)（塊(kuai)(kuai)）處在同一(yi)豎直(zhi)方向(xiang)(xiang)上(shang)。輪(lun)（塊(kuai)(kuai)）體到搗固錘的距離開始調整為3mm，導(dao)向(xiang)(xiang)輥(gun)(gun)（塊(kuai)(kuai)）為易損(sun)(sun)(sun)(sun)消耗(hao)件，允(yun)許(xu)磨(mo)損(sun)(sun)(sun)(sun)2~4mm，磨(mo)損(sun)(sun)(sun)(sun)后根據磨(mo)損(sun)(sun)(sun)(sun)狀態及時(shi)更換，防止出現亂(luan)沖亂(luan)撞等(deng)非正常磨(mo)損(sun)(sun)(sun)(sun)。保(bao)證(zheng)搗固錘正常運行，形成良(liang)性(xing)磨(mo)損(sun)(sun)(sun)(sun)。

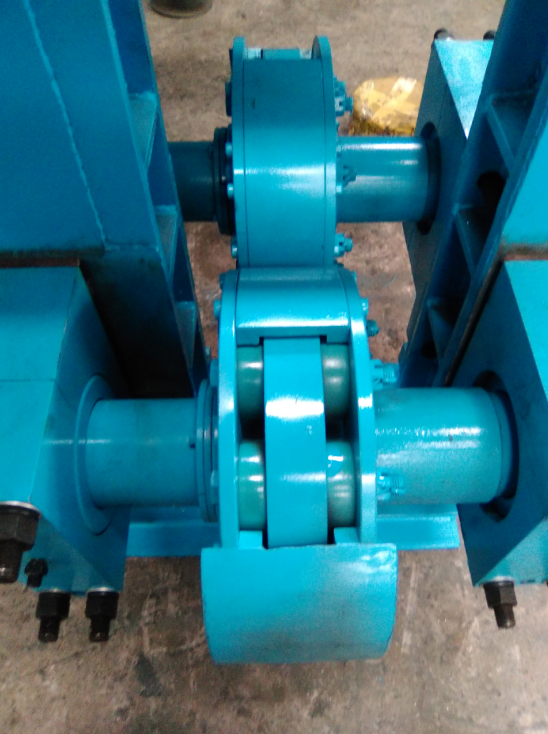

3）彈性輪裝置
彈(dan)性(xing)輪(lun)(lun)(lun)裝(zhuang)置(zhi)由(you)凸(tu)輪(lun)(lun)(lun)組(zu)(zu)、對(dui)稱可(ke)(ke)調(diao)(diao)機構組(zu)(zu)成(cheng)組(zu)(zu)成(cheng)。系統由(you)電機驅動(dong)(dong)(dong)，通過凸(tu)輪(lun)(lun)(lun)組(zu)(zu)中(zhong)(zhong)彈(dan)性(xing)元(yuan)件的(de)(de)(de)(de)作用力(li)(li)將錘(chui)桿夾緊(jin)，由(you)此產生的(de)(de)(de)(de)摩擦力(li)(li)矩將搗固(gu)錘(chui)提升至固(gu)定的(de)(de)(de)(de)高度，自(zi)由(you)落(luo)體進行煤餅搗固(gu)；凸(tu)輪(lun)(lun)(lun)組(zu)(zu)與(yu)錘(chui)數(shu)(shu)相對(dui)應，根據不同(tong)的(de)(de)(de)(de)錘(chui)數(shu)(shu)，按(an)不同(tong)的(de)(de)(de)(de)相位角排列在傳動(dong)(dong)(dong)軸上，保證各(ge)搗固(gu)錘(chui)上下錯落(luo)有序的(de)(de)(de)(de)工(gong)作。每(mei)(mei)套凸(tu)輪(lun)(lun)(lun)裝(zhuang)置(zhi)有三個凸(tu)輪(lun)(lun)(lun)組(zu)(zu)，夾緊(jin)凸(tu)輪(lun)(lun)(lun)的(de)(de)(de)(de)中(zhong)(zhong)心距(ju)可(ke)(ke)由(you)螺桿進行調(diao)(diao)整(zheng)。調(diao)(diao)整(zheng)時(shi)，兩個螺桿同(tong)時(shi)順時(shi)針旋轉，凸(tu)輪(lun)(lun)(lun)同(tong)時(shi)向錘(chui)桿方(fang)向移(yi)(yi)動(dong)(dong)(dong)，每(mei)(mei)旋轉15°，凸(tu)輪(lun)(lun)(lun)單側(ce)移(yi)(yi)動(dong)(dong)(dong)0.3mm，雙側(ce)共移(yi)(yi)動(dong)(dong)(dong)0.6mm。調(diao)(diao)好后，鎖(suo)(suo)上鎖(suo)(suo)緊(jin)板。

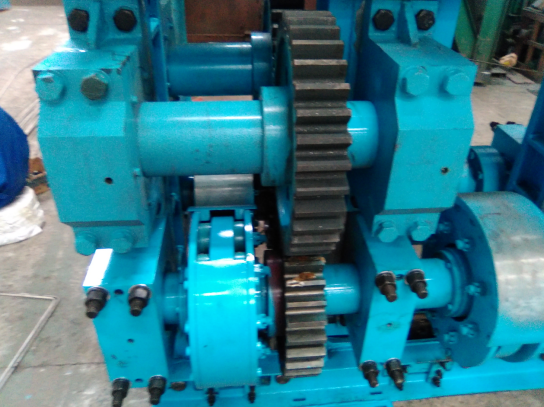

4）齒輪組裝置
每個(ge)(ge)傳(chuan)(chuan)動(dong)設置(zhi)3個(ge)(ge)搗(dao)固錘(chui)。通過齒(chi)輪(lun)組(zu)上的(de)齒(chi)輪(lun)驅動(dong)彈性輪(lun)裝置(zhi)上的(de)齒(chi)輪(lun)，實現一(yi)個(ge)(ge)傳(chuan)(chuan)動(dong)，驅動(dong)多(duo)個(ge)(ge)獨立的(de)搗(dao)固錘(chui)傳(chuan)(chuan)動(dong)。
5）機架

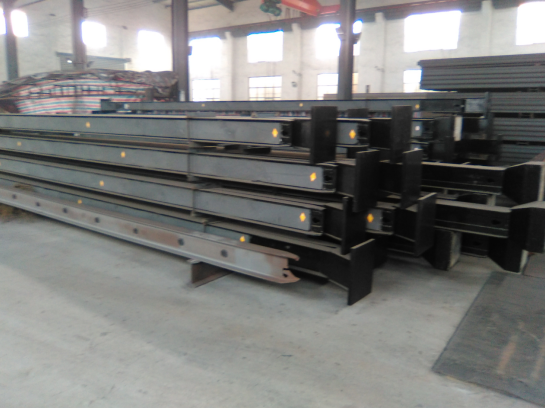

機(ji)架(jia)由鋼板和(he)型鋼焊接而成，分為(wei)上機(ji)架(jia)和(he)下機(ji)架(jia)，便于(yu)制造、安(an)裝和(he)運(yun)輸。
6）停錘裝置
停(ting)錘(chui)裝置由電(dian)動液(ye)(ye)壓推(tui)桿、扇(shan)形(xing)齒輪(lun)、傳動軸、凸輪(lun)塊(kuai)、軸承(cheng)座、接近開(kai)關等組成(cheng)。停(ting)錘(chui)時，電(dian)動液(ye)(ye)壓推(tui)桿推(tui)動扇(shan)形(xing)齒輪(lun)驅動傳動軸旋轉，使凸輪(lun)塊(kuai)在(zai)自重作用下貼近錘(chui)桿，當錘(chui)桿下落(luo)時，依靠摩(mo)擦阻力夾緊錘(chui)桿，阻止錘(chui)桿下落(luo)。搗固機(ji)工(gong)作時，傳動軸反向旋轉，使凸輪(lun)塊(kuai)脫(tuo)離錘(chui)桿，錘(chui)桿靠自重落(luo)下。各軸套由粉末冶金材料制作，具有自潤滑性能，不需人工(gong)加油(you)，維護(hu)保(bao)養簡便。接近開(kai)關用來控制電(dian)動液(ye)(ye)壓推(tui)桿的(de)前(qian)后動作，并與提錘(chui)傳動裝置聯鎖。
7）搗固錘
搗固錘(chui)(chui)由錘(chui)(chui)體、摩(mo)擦(ca)(ca)板等組成(cheng)。錘(chui)(chui)體由工(gong)字鋼制作，經(jing)打磨、校直后，將摩(mo)擦(ca)(ca)板粘貼并用螺(luo)釘把合在(zai)錘(chui)(chui)體上(shang)。
五.國內幾種主(zhu)流搗固機彈(dan)性(xing)凸輪組結(jie)構分(fen)析
搗(dao)固(gu)機工作特點是：為了(le)使搗(dao)固(gu)錘不(bu)受煤(mei)層(ceng)高度變化(hua)的(de)影響做往復(fu)垂直運動(dong)，搗(dao)固(gu)錘和(he)傳動(dong)機構(gou)是分(fen)開的(de)。
搗(dao)固(gu)機(ji)傳(chuan)動(dong)(dong)(dong)機(ji)構主(zhu)要由電機(ji)帶動(dong)(dong)(dong)減速機(ji)、變速箱、傳(chuan)動(dong)(dong)(dong)齒輪(lun)組(zu)、彈性輪(lun)裝(zhuang)置(zhi)等組(zu)成(cheng)。彈性凸輪(lun)組(zu)做(zuo)對(dui)稱旋轉，通(tong)過彈性輪(lun)提供的(de)(de)擠(ji)壓(ya)摩擦力(li)，帶動(dong)(dong)(dong)夾在中間的(de)(de)搗(dao)固(gu)錘(chui)做(zuo)上(shang)拋運動(dong)(dong)(dong)，利用搗(dao)固(gu)錘(chui)自由下(xia)落產生的(de)(de)重力(li)勢能(neng)，將落入槽(cao)內的(de)(de)散(san)煤料夯實成(cheng)具有(you)一定(ding)強(qiang)度(du)的(de)(de)煤餅。

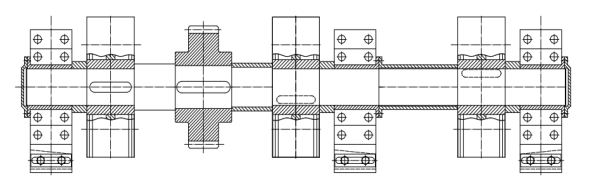

1）單面彈性輪(lun)裝置單錘可調整其結構
優點：方便調整，摩(mo)擦板(ban)使用壽(shou)命延長(chang)
缺點(dian)：由于是單面(mian)調整(zheng)，使(shi)得(de)搗固錘逐(zhu)漸(jian)偏離(li)中心(xin)線，造成(cheng)導向裝置壓力(li)加(jia)大。結果造成(cheng)導向裝置損壞加(jia)劇，搗固 錘桿(gan)磨損嚴(yan)重。如果凸(tu)輪片(pian)平(ping)面(mian)不能(neng)完全(quan)和(he)摩擦板平(ping)面(mian)保持平(ping)行，彈性元件受力(li)不均，使(shi)用(yong)壽命縮短。
2）雙面彈性(xing)輪裝置單(dan)錘可調整結構(gou)（雙面操作）
優點(dian)：與單面(mian)彈性裝置可調(diao)整(zheng)結(jie)構一(yi)樣
設計成雙面(mian)可調(diao)結構是為了解決單面(mian)可調(diao)結鉤造成的(de)搗固錘偏離中心線(xian)的(de)問題，但(dan)在實際操作(zuo)(zuo)中，由于背面(mian)空間小，操作(zuo)(zuo)工工作(zuo)(zuo)情況(kuang)等原因，這(zhe)個問題仍未解決。
3）雙面彈(dan)性輪裝置單(dan)錘可調(diao)結構（單(dan)面操作）
優點：調(diao)整操作方便，摩擦板壽命(ming)延長，同時解決第二、三種結構中存(cun)在(zai)的問題。
缺點：彈(dan)(dan)(dan)性輪(lun)(lun)(lun)裝(zhuang)(zhuang)置單錘可調結構都存在這(zhe)樣的(de)問題(ti)，由于操作(zuo)工沒有嚴(yan)格按照操作(zuo)說明要求(qiu)（彈(dan)(dan)(dan)性輪(lun)(lun)(lun)裝(zhuang)(zhuang)置兩(liang)端調整(zheng)絲桿必須(xu)同時給(gei)予相同的(de)調整(zheng)量(liang)調整(zheng)）使得凸(tu)輪(lun)(lun)(lun)片(pian)平面與摩擦板(ban)平面不(bu)平行，造成彈(dan)(dan)(dan)性輪(lun)(lun)(lun)中的(de)彈(dan)(dan)(dan)性元(yuan)件受力不(bu)均(jun)勻(yun)，彈(dan)(dan)(dan)性元(yuan)件使用(yong)壽(shou)命大大降低(di)，對(dui)于貫通(tong)式彈(dan)(dan)(dan)性元(yuan)件結構的(de)彈(dan)(dan)(dan)性輪(lun)(lun)(lun)裝(zhuang)(zhuang)置，凸(tu)輪(lun)(lun)(lun)片(pian)和(he)輪(lun)(lun)(lun)轂磨損(sun)嚴(yan)重，彈(dan)(dan)(dan)性輪(lun)(lun)(lun)失效。

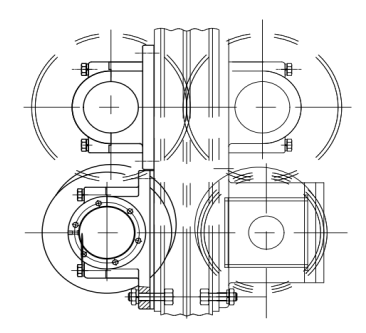

4）彈(dan)性輪不(bu)可調整結構(gou)
優(you)點：結構簡(jian)單，便于(yu)操(cao)作和(he)維(wei)修(xiu)，整機(ji)價格低(di)，維(wei)修(xiu)費用少。
缺點：
a)軸(zhou)承(cheng)部(bu)位是(shi)軸(zhou)瓦結構，磨損后間隙大運行(xing)不穩定，造成(cheng)其它部(bu)件損壞(huai)速度(du)加劇。
b)由于摩擦(ca)板(ban)(ban)質量(liang)問題，需要通過軸承座(zuo)底部的(de)墊片調整(zheng)，延長(chang)摩擦(ca)板(ban)(ban)的(de)使用壽命(ming)。但是具體(ti)操作過程中，墊片調整(zheng)的(de)不合理使得彈性輪與(yu)軸位置(zhi)不同心，造成搗(dao)固機不能正常(chang)運行。零部件(jian)損壞嚴(yan)重，搗(dao)固錘摩擦(ca)板(ban)(ban)更(geng)換(huan)頻(pin)繁(fan)。

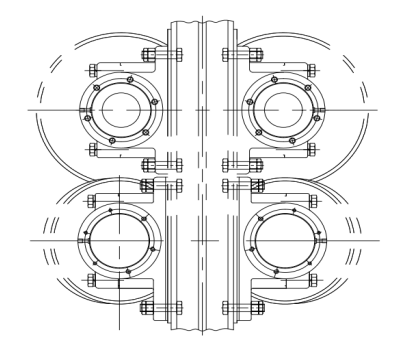

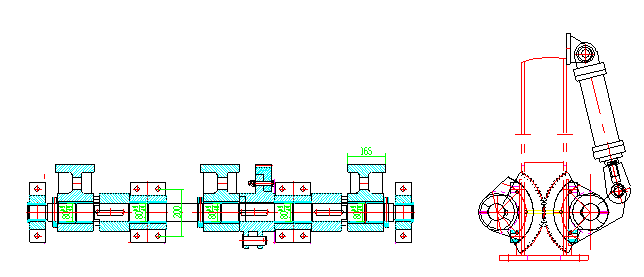

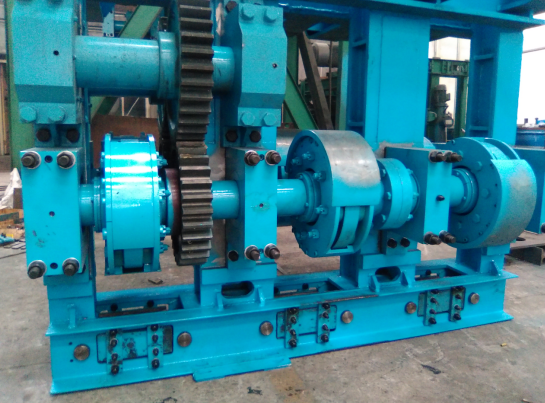

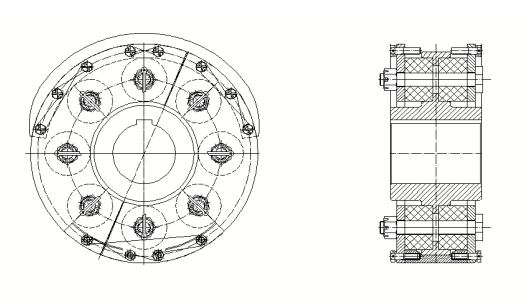

5）仿德(de)國的(de)彈性輪不可調整結構（見上圖）

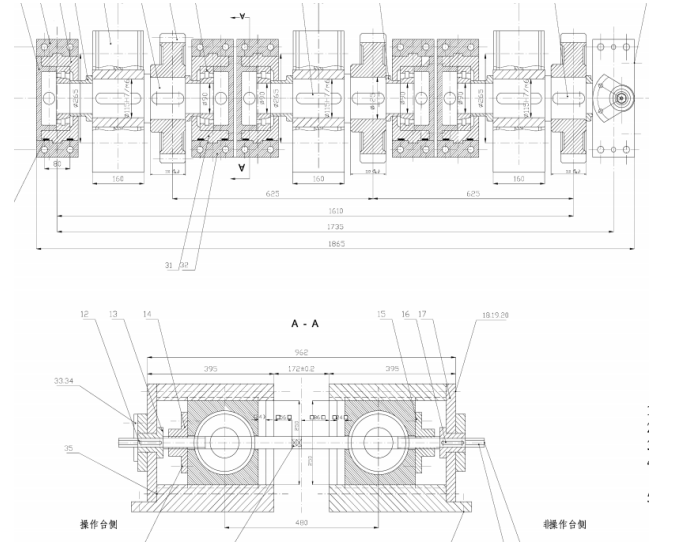

仿德國的(de)(de)(de)(de)(de)彈(dan)(dan)性(xing)(xing)(xing)輪(lun)(lun)(lun)不可(ke)(ke)調整(zheng)結(jie)(jie)構，是(shi)用一組(zu)(zu)傳動(dong)齒輪(lun)(lun)(lun)，帶(dai)動(dong)在同一根軸(zhou)(zhou)(zhou)上(shang)(shang)的(de)(de)(de)(de)(de)三(san)組(zu)(zu)彈(dan)(dan)性(xing)(xing)(xing)凸(tu)(tu)(tu)輪(lun)(lun)(lun)組(zu)(zu)，即：前后兩條長(chang)軸(zhou)(zhou)(zhou)，每條軸(zhou)(zhou)(zhou)上(shang)(shang)的(de)(de)(de)(de)(de)相(xiang)應位置安(an)裝(zhuang)三(san)個(ge)彈(dan)(dan)性(xing)(xing)(xing)凸(tu)(tu)(tu)輪(lun)(lun)(lun)組(zu)(zu)，凸(tu)(tu)(tu)輪(lun)(lun)(lun)組(zu)(zu)角(jiao)度(du)按(an)120°均(jun)分，軸(zhou)(zhou)(zhou)承座(zuo)內裝(zhuang)有(you)(you)軸(zhou)(zhou)(zhou)承。彈(dan)(dan)性(xing)(xing)(xing)凸(tu)(tu)(tu)輪(lun)(lun)(lun)組(zu)(zu)由(you)8個(ge)孔的(de)(de)(de)(de)(de)輪(lun)(lun)(lun)轂(gu)(gu)（驅動(dong)盤），偏心(xin)摩擦片（凸(tu)(tu)(tu)輪(lun)(lun)(lun)緣(yuan)(yuan)），連接(jie)緣(yuan)(yuan)，左右連接(jie)板，彈(dan)(dan)性(xing)(xing)(xing)元(yuan)件(jian)及連接(jie)螺栓等部件(jian)組(zu)(zu)成。輪(lun)(lun)(lun)轂(gu)(gu)的(de)(de)(de)(de)(de)材(cai)(cai)(cai)質(zhi)為(wei)鑄鋼件(jian)，采用整(zheng)體調質(zhi)處理，均(jun)布的(de)(de)(de)(de)(de)8個(ge)孔有(you)(you)四個(ge)為(wei)半透孔，4個(ge)為(wei)通(tong)孔。此設(she)計是(shi)為(wei)了(le)控制輪(lun)(lun)(lun)轂(gu)(gu)沿軸(zhou)(zhou)(zhou)向左右竄動(dong)。通(tong)過以(yi)上(shang)(shang)幾點(dian)(dian)的(de)(de)(de)(de)(de)重新設(she)計，由(you)于(yu)有(you)(you)近似于(yu)進口材(cai)(cai)(cai)質(zhi)性(xing)(xing)(xing)能的(de)(de)(de)(de)(de)摩擦板和導向裝(zhuang)置優異性(xing)(xing)(xing)能的(de)(de)(de)(de)(de)支持。彈(dan)(dan)性(xing)(xing)(xing)輪(lun)(lun)(lun)裝(zhuang)置采用不可(ke)(ke)調整(zheng)結(jie)(jie)構完全(quan)可(ke)(ke)以(yi)再加(jia)上(shang)(shang)軸(zhou)(zhou)(zhou)承采用調心(xin)滾子軸(zhou)(zhou)(zhou)承，即使(shi)有(you)(you)所磨損(sun)(sun)幾乎對前后凸(tu)(tu)(tu)輪(lun)(lun)(lun)片之間(jian)的(de)(de)(de)(de)(de)間(jian)隙沒有(you)(you)影(ying)響。加(jia)油頻繁的(de)(de)(de)(de)(de)潤滑點(dian)(dian)很(hen)少(shao)(shao)，大大降低(di)了(le)潤滑油脂和潤滑器材(cai)(cai)(cai)的(de)(de)(de)(de)(de)使(shi)用。彈(dan)(dan)性(xing)(xing)(xing)元(yuan)件(jian)使(shi)用壽命(ming)得(de)以(yi)延長(chang)。可(ke)(ke)達8個(ge)月以(yi)上(shang)(shang)。彈(dan)(dan)性(xing)(xing)(xing)輪(lun)(lun)(lun)裝(zhuang)置的(de)(de)(de)(de)(de)維修完全(quan)可(ke)(ke)以(yi)不用拆(chai)下來。既縮短維修時間(jian)又降低(di)維修工(gong)勞(lao)動(dong)強(qiang)度(du)。簡單的(de)(de)(de)(de)(de)結(jie)(jie)構使(shi)得(de)易損(sun)(sun)零部件(jian)數(shu)量很(hen)少(shao)(shao)，相(xiang)應的(de)(de)(de)(de)(de)減少(shao)(shao)了(le)備品件(jian)的(de)(de)(de)(de)(de)庫存.
6）結論
綜(zong)上(shang)所述，不論是單面可調還是雙面可調結構(gou)，在使用過(guo)程中都必(bi)須調整，調整到位(wei)且(qie)恰(qia)到好處(chu)，是保證搗固(gu)機正(zheng)常工作的(de)關鍵。可是這到位(wei)恰(qia)到好處(chu)，說起來容易做(zuo)起來難，這需要經驗豐(feng)富的(de)熟練(lian)操作工人，由于經驗不足及(ji)操作不當，出現以下問題(ti)：
a )做對稱(cheng)旋轉的同一(yi)組(zu)彈(dan)性凸輪組(zu),兩側軸承(cheng)座中心線不(bu)平行(xing)，且兩側軸承(cheng)座松緊不(bu)一(yi)致。則搗固錘(chui)摩擦板兩面磨(mo)損不(bu)均勻，磨(mo)出斜(xie)面，摩擦板損壞(huai)的快，更換頻繁。
b）同(tong)一(yi)機架(jia)上(shang)的(de)三組彈性凸(tu)輪組分(fen)別在(zai)三條中(zhong)心線上(shang)。則帶(dai)動(dong)彈性凸(tu)輪組做對稱旋轉的(de)傳動(dong)齒輪組上(shang)的(de)傳動(dong)軸，承受多種應力(li)，既有扭(niu)轉應力(li)，又有剪(jian)切應力(li)，摩(mo)擦板(ban)傳動(dong)軸損(sun)壞快(kuai)，更換頻繁。
7）仿德國的彈性輪不(bu)可調整結構(gou)優點
a)三(san)組彈性凸輪(lun)(lun)(lun)組軸(zhou)承座出廠調整到位(wei)(由專用量(liang)具檢測)，保(bao)證了兩(liang)側凸輪(lun)(lun)(lun)組分別在同(tong)一條軸(zhou)線上(shang)，保(bao)證了傳動齒(chi)輪(lun)(lun)(lun)組上(shang)的傳動軸(zhou)受力均勻，使用壽命長(chang)。

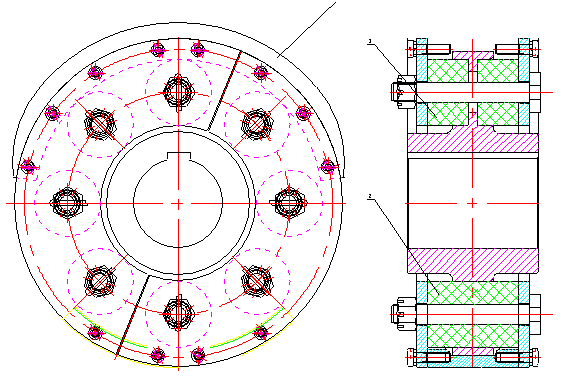

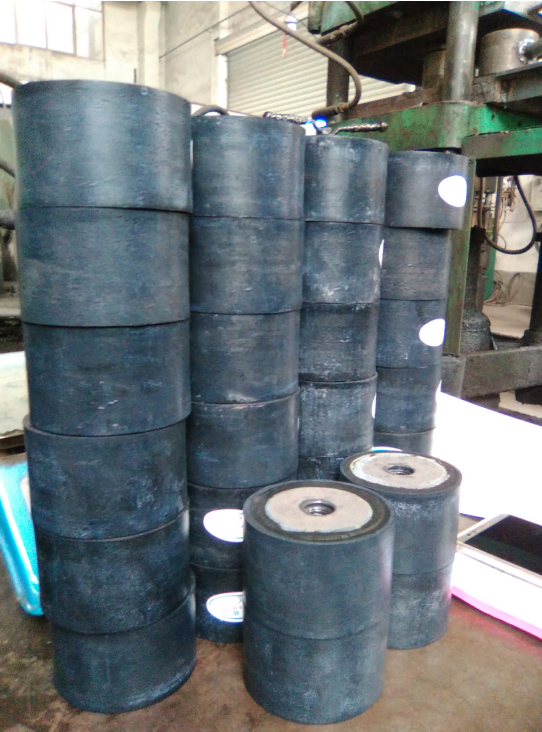

b) 凸(tu)輪(lun)組中的橡膠彈簧(huang)（件2、）是我廠研制的仿德國產品(pin)，保(bao)證了(le)產品(pin)質量。
在圖(tu)中(zhong)還可以看出(chu)，橡(xiang)膠(jiao)彈簧受力(li)面積(ji)大，單位面積(ji)的擠壓應力(li)小，延長了使用時(shi)間(jian)，其(qi)使用壽(shou)命為(wei)8個(ge)月(yue)。
同(tong)一(yi)凸(tu)(tu)輪(lun)(lun)組還設計了兩(liang)種凸(tu)(tu)輪(lun)(lun)緣(yuan)(yuan)(yuan)，其厚度相差4mm,即使用(yong)第(di) 一(yi)種凸(tu)(tu)輪(lun)(lun)緣(yuan)(yuan)(yuan)，搗(dao)(dao)固錘摩擦(ca)板磨損(sun)后，可(ke)換上第(di)二種凸(tu)(tu)輪(lun)(lun)緣(yuan)(yuan)(yuan)繼續(xu)使用(yong)，搗(dao)(dao)固錘使用(yong)壽命可(ke)達(da)一(yi)年零三個月。
※ 保證搗固(gu)錘做上拋運動的(de)擠壓摩(mo)擦力，是彈(dan)性(xing)(xing)(xing)凸輪(lun)組(zu)的(de)位置(zhi)和(he)彈(dan)性(xing)(xing)(xing)凸輪(lun)組(zu)中的(de)彈(dan)性(xing)(xing)(xing)元件彈(dan)力及搗固(gu)錘摩(mo)擦板(ban)的(de)摩(mo)擦系數。決定(ding)搗固(gu)機使用壽命的(de)關(guan)鍵(jian)零部件是彈(dan)性(xing)(xing)(xing)凸輪(lun)組(zu)及搗固(gu)錘摩(mo)擦板(ban)。
我廠選用優(you)先仿(fang)德國(guo)的彈性(xing)(xing)輪不可調(diao)整(zheng)結構，首先保(bao)證了(le)彈性(xing)(xing)凸輪組(zu)的軸承座處于(yu)位置。第二(er)是我廠研制的仿(fang)德國(guo)產品橡膠彈簧(huang)，產品通過了(le)國(guo)際質量(liang)管理體系認證，使用壽命長，彈性(xing)(xing)柔和(he)、保(bao)證搗固錘摩擦板(ban)處于(yu)工作狀態。
六.導向裝置
大(da)(da)多數導(dao)向(xiang)(xiang)裝置采用的是導(dao)向(xiang)(xiang)輪，內部有油道(dao)潤滑和軸承結構，材料有QT450和45鋼。由于(yu)搗(dao)(dao)固錘在(zai)上下往復運(yun)動中不一定總是在(zai)中心線上，再加上煤箱內煤料平面的不平整，造成搗(dao)(dao)固錘和導(dao)向(xiang)(xiang)輪之間碰撞，磨損速度加快(kuai)，噪音大(da)(da)。
通過(guo)對市(shi)場上國內外搗固機(ji)使用情(qing)況的調(diao)研，本著節約、采優(you)去劣的觀點出發，經過(guo)公司技術生(sheng)產人員的討論分析驗證，主(zhu)要(yao)從以(yi)下幾(ji)點重新設計：

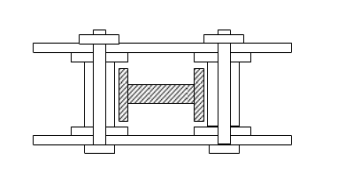

1）導向塊裝置

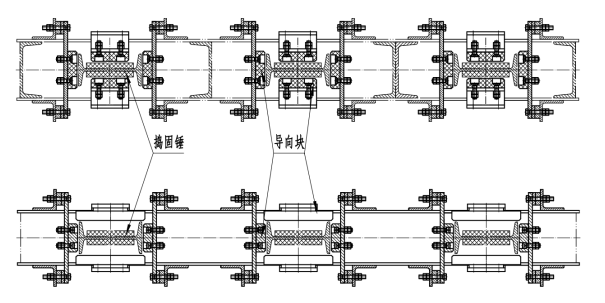

導(dao)(dao)向(xiang)(xiang)(xiang)(xiang)裝置由導(dao)(dao)向(xiang)(xiang)(xiang)(xiang)塊、支架、螺栓、調(diao)整墊片組(zu)成，每錘(chui)根據情況(kuang)有三(san)組(zu)或四組(zu)正面(mian)和(he)側(ce)面(mian)導(dao)(dao)向(xiang)(xiang)(xiang)(xiang)，導(dao)(dao)向(xiang)(xiang)(xiang)(xiang)塊采(cai)用高分(fen)子聚乙烯材料，輕便耐用，更換方(fang)便，既保證搗固錘(chui)在垂(chui)直(zhi)方(fang)向(xiang)(xiang)(xiang)(xiang)的(de)運(yun)動，又達到對錘(chui)桿(gan)的(de)零損傷，并且(qie)噪音(yin)低。（注(zhu)：對于移動和(he)微移動搗固機，建議側(ce)導(dao)(dao)向(xiang)(xiang)(xiang)(xiang)使用我公司設計的(de)導(dao)(dao)向(xiang)(xiang)(xiang)(xiang)輪）

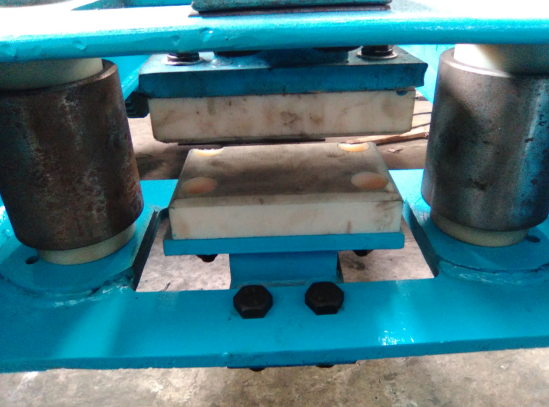

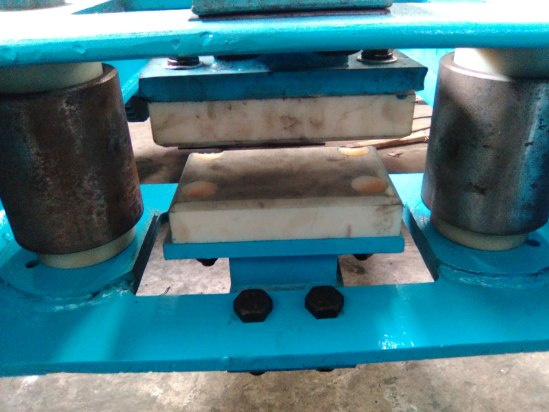

1）導向(xiang)輪（塊）裝置
如上圖，導向(xiang)輪（塊）裝(zhuang)置(zhi)選取了導向(xiang)輪裝(zhuang)置(zhi)和(he)導向(xiang)輪塊裝(zhuang)置(zhi)各自(zi)的(de)長處，既有(you)球墨鑄鐵制(zhi)作導向(xiang)輥裝(zhuang)置(zhi)，其作用是控制(zhi)搗(dao)固(gu)錘左，右(you)偏移，與錘桿(gan)的(de)鋼材(cai)部(bu)分(fen)接觸。又(you)有(you)高分(fen)子聚乙(yi)烯材(cai)料的(de)導向(xiang)塊裝(zhuang)置(zhi)，其作用是控制(zhi)搗(dao)固(gu)錘前、后偏移，與錘桿(gan)的(de)非金屬(shu)材(cai)摩擦板接觸。二者(zhe)配合，保證錘桿(gan)上下平(ping)穩(wen)運行。

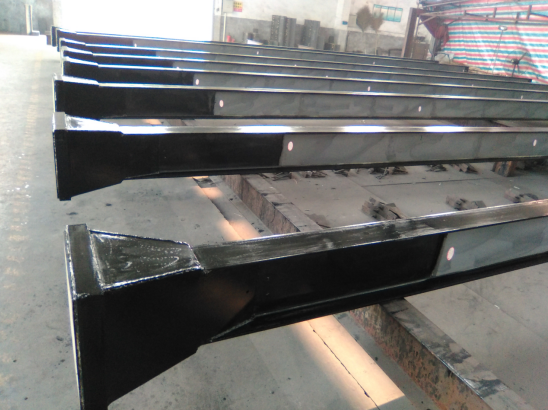

七.搗固錘
我廠(chang)制造的(de) 搗(dao)(dao)固錘(chui)桿(gan)體采用22a型工字(zi)鋼，搗(dao)(dao)固錘(chui)總重調整到420Kg左右，以降(jiang)低搗(dao)(dao)固機的(de)工作負荷，確保在(zai)達到一定(ding)的(de)提(ti)錘(chui)高度的(de)情(qing)況下(xia)(xia)，減少設(she)備的(de)損(sun)壞效率，摩(mo)擦板選用各項指標接(jie)近德(de)國(guo)進口材質的(de)材料加工制作，摩(mo)擦板的(de)使用壽命在(zai)正常使用的(de)情(qing)況下(xia)(xia)達到8個月(yue)以上。

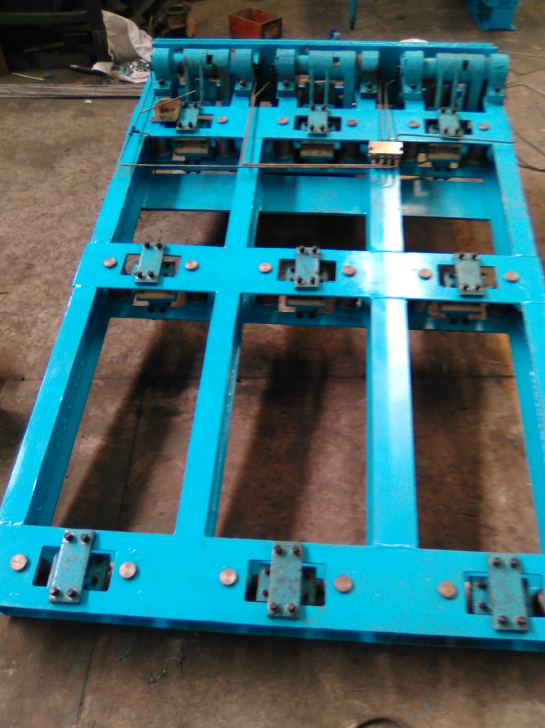

八(ba). 上、下部(bu)機架：

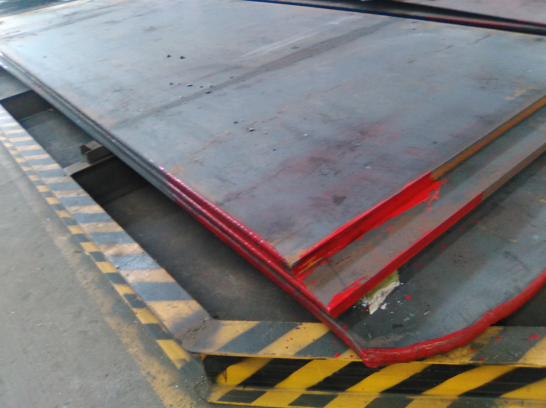

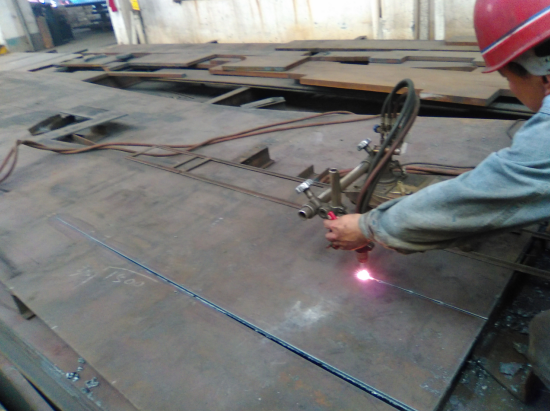

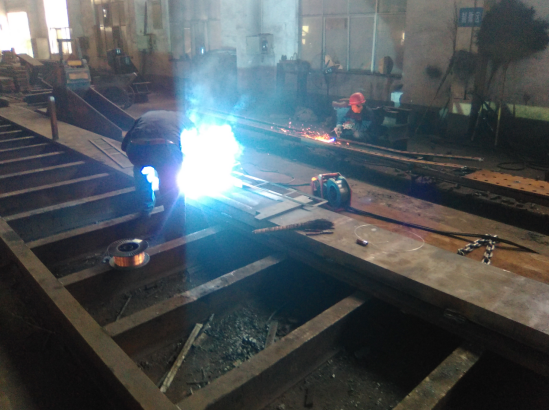

機架全部采用(yong)鋼板焊接，強度高，抗震動性能好，不容易開焊和(he)斷(duan)裂(lie)。
我公(gong)(gong)(gong)司的搗(dao)固機已(yi)被國內(nei)許多廠(chang)家采用，使用過程中反映效(xiao)果良(liang)好(hao)。我公(gong)(gong)(gong)司還承接(jie)(jie)搗(dao)固機改(gai)造工作，即在不改(gai)變原搗(dao)固機基本(ben)尺寸的條件下，將(jiang)關鍵部位(wei)改(gai)造成先(xian)進的結構形式。如改(gai)造凸輪組，使橡膠彈簧使用壽(shou)命(ming)為8個月，使搗(dao)固錘(chui)使用壽(shou)命(ming)可達一年零三個月等。隨(sui)著(zhu)后續(xu)工作的不斷改(gai)進和完善(shan)，我公(gong)(gong)(gong)司生(sheng)產的搗(dao)固機一定會被更多的廠(chang)家接(jie)(jie)納采用。
